名企展品搶先看 5月廣州機床展
JM2016五月與您相約廣州，第七屆廣州國際機床展覽會將于5月25-27日在廣交會琶洲展館如期舉辦。本屆展會以“科技創新 智能工廠”為主題，為您展現珠三角智能制造新成果、新技術。此次機床展會期間我們還將與高工機器人強強聯合，全力打造國內高含金量機器人展覽會及論壇峰會。
前端展商，品質觀眾
展會吸引了哈斯、友嘉、迪能、寶力、達眾、晁群、宏山激光、力星等海內外諸多知名展商參展，共展出300多臺套智能裝備。同時吸引了格力，豐田，五羊，福田，比亞迪，美的，東莞市電子行業協會，廣州工程機械配件行業協會、廣州市電子行業協會等十來個知名企業及協會組團參展。邀您共赴盛會，交流、進步，合作、共贏。
友嘉

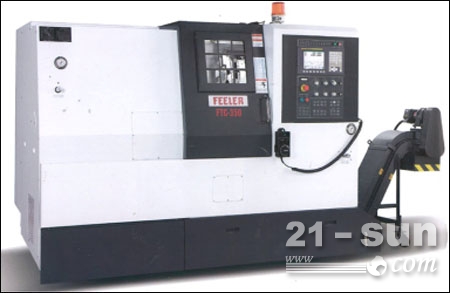

數控車床 FTC-350
友嘉數控車床 FTC-350
|
1.行程 |
X 軸行程 175+25 mm Z 軸行程 380 mm |
|
2.主軸 |
主軸轉速 45-4500 rpm 主軸孔錐度 1/20 主軸鼻端 JIS-A2-6 主軸孔徑 f 62 mm 主軸軸承直徑 f100 mm |
|
3.進給 |
X 軸快速位移30 m/min Z 軸快速位移 30m/min |
|
4.切削范圍 |
鞍架旋徑 f 400mm 床面旋徑 f 600 mm 最大車削直徑 f 350 mm 標準切削直徑 f208mm 最大切削長度 340 mm 棒料通孔徑 f52 mm |
|
5.數控系統 |
FANUC 0ITD 數控系統 |
|
6.刀塔 |
刀座數目 12T (OPT) 標準外徑刀尺寸 25mm 內徑刀尺寸（最大徑）f 40mm |
|
7尾座 |
尾座心軸行程 90 mm 油壓尾座錐度 MT#4 油壓尾座直徑 f 70mm |
|
8.夾頭 |
油壓夾頭 82 |
|
9.電機 |
主軸電機 15/18.5kW X軸伺服電機 3.0 kW Z軸伺服電機 3.0 kW |
|
10.護罩 |
全護罩 |
|
11.顏色 |
型錄標準顏色 |
|
12.機床 |
機床凈重 3500 kgs 占地面積 4010′1580 mm(含排屑機) |

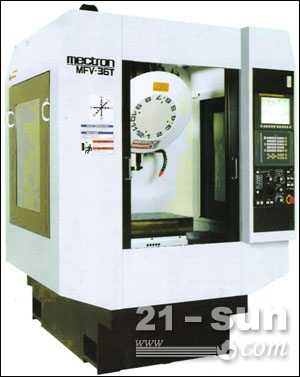

立式加工中心MFV36T
立式加工中心MFV36T
|
項 目 |
內 容 |
|
|
行程 |
X 軸/Y 軸/ Z行程 |
500/420/300 |
|
主軸鼻端至工作臺面距離 |
250-550 |
|
|
工作臺面至地面距離 |
820 |
|
|
工作臺 |
工作臺面積 |
610×420 |
|
工作臺最大荷重 |
300 |
|
|
T 型槽（寬mm×槽數×間距mm） |
14×4 |
|
|
主軸 |
主軸轉速 |
12000 |
|
主軸孔錐度 |
7/24Taper No.30 |
|
|
主軸直徑 |
?50 |
|
|
主軸馬達(kw) |
3.7/5.5/7.5 |
|
|
進給 |
X 軸/Y 軸/Z 軸快速進給(m/min) |
50/50/50 |
|
自動換刀 |
刀具數量(T) |
12(opt 15) |
|
刀柄螺栓 |
MAS-2(60°) |
|
|
最大刀具重量 |
2.5 |
|
|
最大刀具長度 |
200 |
|
|
最大刀具直徑 |
? 80 |
|
|
占地面積 |
1500×2075 |
|
|
機器重量 |
2900 |
|
|
電力容量(KVA) |
20 |
|
|
氣壓來源(Bar) |
4 |
|
機械特性：
對應大型工件和夾具設計。三軸線軌全部使用滾子滑塊，提高了整體剛性。
伺服刀庫，速度快，定位精準，免維護。
串聯多臺可建構量產生產線。
采用日本原裝進口BBT主軸，保證絕佳的精度
歷經換代，機床穩定性可靠
主要零部件均采用日本原裝進口，保證品質。

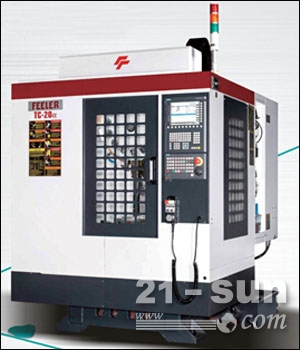

TC-20α
TC-20α
|
TC-20α技術參數 |
||
|
MODEL |
型號 |
三菱M70 |
|
TRAVEL |
行程 |
|
|
X AXIS TRAVEL |
X 軸行程 |
510 |
|
Y AXIS TRAVEL |
Y 軸行程 |
400 |
|
Z AXIS TRAVEL |
Z 軸行程 |
300 |
|
SPINDLE NOSE TO TABLE SURFACE |
主軸鼻端至工作臺面距離 |
174~474 |
|
SPINDLE CENTER TO COLUMN SURFACE |
主軸中心到立柱軌面距離 |
455 |
|
TABLE SURFACE TO FLOOR |
工作臺到地面距離 |
845 |
|
TABLE |
工作臺 |
|
|
TABLE DIMENSION |
工作臺面積 |
600X400 |
|
MAX.LOADING WETGHT |
工作臺最大荷重 |
250 |
|
T-SLOTS（W×NO.×P） |
T 型槽（寬mm×槽數×間距mm） |
14X3X125 |
|
SPINDLE |
主軸 |
|
|
SPINDLE SPEED |
主軸轉速 |
15000 |
|
SPINDLE NOSE |
主軸孔錐度 |
7/24Taper No.30 |
|
SPINDLE MOTOR |
主軸馬達(kw) |
3.7/5.5 |
|
FEEDRATE |
進給 |
|
|
RAPID TRAVERSE X AXIS |
X 軸快速進給(m/min) |
50 |
|
RAPID TRAVERSE Y AXIS |
Y 軸快速進給(m/min) |
50 |
|
RAPID TRAVERSE Z AXIS |
Z 軸快速進給(m/min) |
50 |
|
X/Y/Z SERVO MOTOR |
X/Y/Z馬達功率 |
1.5/1.5/2.0 |
|
AUTOMATIC TOOL CHANGER |
自動換刀 |
|
|
NO. OF TOOLS |
刀具數量(T) |
14 |
|
PULL STUD |
刀柄螺栓 |
P-30T(45°) |
|
MAX. TOOL WEIGHT/total tool |
最大刀具重量/總刀具重量 |
3/25 |
|
MAX. TOOL LENGTH |
最大刀具長度 |
200 |
|
MAX. TOOL DIAMETER |
最大刀具直徑 |
? 80 |
|
TOOL CHANGING TIME（TOOL TO TOOL） |
換刀時間（刀對刀）(sec) |
2 |
|
FLOOR SPACE |
佔地面積 |
1600 X2265 |
|
MACHINE WEIGHT |
機器重量 |
2400 |
|
MAX. MACHINE HEIGHT |
最大機器高度 |
2555 |
|
POWER CAPACITY |
電力容量(KVA) |
15 |
|
AIR SOURCE |
氣壓來源(Bar) |
6~8 |
臺灣晁群機械

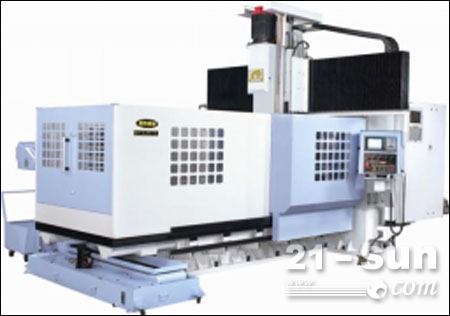

龍門型立工加工中心機DV-L2517Z
臺灣晁群機械 龍門型立工加工中心機DV-L2517Z
|
機型 |
|
DV-20 |
DV-30 |
DV-50 |
|
行程 |
||||
|
縱向 X 軸行程 |
mm |
2000 |
3000 |
5000 |
|
橫向 Y 軸行程 |
mm |
1500 |
2500 |
2500 |
|
垂直 Z 軸行程 |
|
800 |
1000 |
1000 |
|
主軸端面至工作臺表面距離 |
mm |
115-915 |
280-1280 |
150-1150 |
|
門寬度 |
mm |
1650 |
2700 |
2700 |
|
工作臺規格 |
|
|
|
|
|
工作臺面尺寸 |
mm |
2100*1200 |
3000*2300 |
2300*5000 |
|
T 型溝尺寸 |
mm |
22*7*150 |
28*11*200 |
28*11*200 |
|
工作臺負重 |
kg |
3000 |
6000 |
10000 |
|
主軸 |
||||
|
主軸馬達 |
kw |
15/18.5 |
18.5/22 |
18.5/22 |
|
主軸轉速/齒輪式 |
rpm |
50-4500 |
50-4500 |
50-4500 |
|
主軸轉速/皮帶式 |
rpm |
50-6000 |
50-6000 |
50-6000 |
|
主軸錐度 |
|
BT-50/ACT50 |
BT-50/ACT50 |
BT-50/ACT50 |
|
進給速度 |
||||
|
快速進給 |
m m/min |
12 |
12 |
12 |
|
切削速度 |
m m/min |
1-6000 |
1-6000 |
1-6000 |
|
三軸馬達 |
kw |
X:4.5 Y:4.5 Z:4.5 |
X:7 Y:7 Z:4.5 |
X:9 Y:7 Z:4.5 |
|
刀庫(選配) |
|
|
|
|
|
刀具容量 |
kg |
30 |
40 |
40 |
|
最大刀具重量 |
mm |
15 |
18 |
18 |
|
刀具規格 |
|
?125*350L |
?125*450L |
?125*450L |
|
刀柄 |
|
BT50/CAT50 |
BT50/CAT50 |
BT50/CAT50 |
|
拉刀螺栓 |
|
P50T-1 |
P50T-1 |
P50T-1 |
|
其它 |
||||
|
控制器 |
三菱/發那科 |
M70/M700/oi-MD |
|
|
|
電力需求 |
KVA |
50 |
55 |
55 |
|
氣壓需求 |
K g/cm2 |
6 |
6 |
6 |
|
特別配件 |
三軸海德漢光學尺 |
手動 90 度側銑頭 |
|
|
|
機臺凈重 |
kg |
21000 |
40000 |
50000 |
|
機臺毛重 |
kg |
24000 |
42000 |
52000 |
|
機械尺寸(長*寬*高) |
mm |
6500*3700*3950 |
8100*4200*4300 |
12000*4200*4300 |

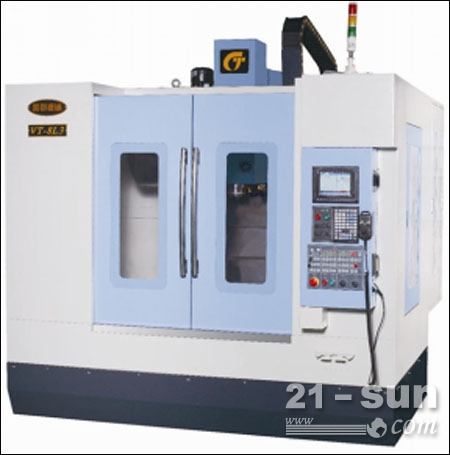

綜合型重型零件加工中心機VT-8L3
綜合型重型零件加工中心機VT-8L3
|
機型 |
|
VT-8L3 |
VMC-850L3 |
|
行程 |
|||
|
X 軸行程 |
mm |
800 |
800 |
|
Y 軸行程 |
mm |
500 |
500 |
|
Z 軸行程 |
mm |
500 |
500 |
|
主軸鼻端至工作臺面距離 |
mm |
150 |
150-650 |
|
XY 軸快速移動率 |
m m/min |
48000 |
48000 |
|
Z 軸快速移動率 |
m m/min |
48000 |
36000 |
|
工作臺面尺寸 |
mm |
900*450 |
900*470 |
|
最大負重 |
kg |
450 |
800 |
|
頭部 |
|||
|
主軸轉速（標準） |
rpm |
10000（標準）/12000（選配）/24000（內藏） |
|
|
主軸外徑 |
mm |
?120 |
?150 |
|
主軸端規格 |
|
BT-40（直接式） |
BT-40（直接式/皮帶式） |
|
電力需求 |
KVA |
25 |
25 |
|
空壓規格 |
K g/cm2 |
6 |
6 |
|
刀庫容量 |
|
圓盤同動式 24T |
刀臂式 24T |
|
其他 |
|
|
|
|
高壓后沖水系統 |
|
高壓沖水，排屑（選配） |
高壓沖水，排屑（選配） |
|
排屑機 |
|
螺旋式/鏈板式（選配） |
螺旋式/鏈板式（選配） |
|
XYZ滑動機構 |
|
XYZ：35/35/35滾柱滑軌 |
XYZ：45/45/45線性滑軌 |
|
導螺桿軸承支持 |
|
30TAC |
30TAC |
|
機械重量 |
kg |
4800 |
4800 |
|
機械占地面積（長*寬*高） |
mm |
2850*2450*3000 |
2520*2255*2590 |
另外，參觀預登記成為廣州機床展的VIP觀眾，即有機會享受路程補貼、住宿補貼、站點接送、獎品贈送、免費午餐券多重好禮。
1、路程補貼：機床用戶10人以上團隊享路程補貼省內每10人/200元，省外：每10人/300元；
2、住宿補貼：20萬以上采購額度的采購商提供一晚住宿；
3、站點接送：省內組團參觀（20人以上）有專車接送，自駕車專業觀眾前5000名免費停車；
4、獎品贈送：禮品及會刊,優先獲得會議/論壇入場、現場抽獎資格。只要預登記成功的行業內客戶均可獲贈禮品及會刊,優先獲得會議/論壇入場、現場抽獎資格。且有機會參與抽獎，獎品設置iPad，工業清洗液，測量工具，刀具、精美禮品等；
5、免費午餐券：5月20日前詳填VIP參觀回執表采購信息及網上預登觀眾經確認后均可免費獲贈午餐券。
5月25-27日，我們?cè)趶V州廣交會 琶洲展館等你喲~
